JZ3201全智能多次脈沖電纜故障測試儀該系統主要由系統主機、多次脈沖產生器、故障定位儀和電纜路徑儀四部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測。以及鐵路機場信號控制電纜和路燈電纜故障的精確測試。最大特點就是規避了90%復雜的高阻故障波形難以讀取。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～DL/T849.3-2004》電力設備專用測試儀器通用技術條件。
產品特點
◆ 國內領先采用win7系統操作平臺以及12寸大屏幕觸摸系統，觸控鼠標雙操控，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程鋁合金機箱，防震防潮實現極強穩定性。
◆ 采用最新的USB通信接口，采集信號穩定，主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。
◆ 軟件實現低壓脈沖、多次脈沖法全自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，,同屏三區顯示波形, 同屏隨機顯示十個低壓脈沖波形供選擇，同時實現自動和人為處理兩種模式,使得對波形實現雙重卡位操作，雙游標移動可精確到0.15米，提高粗測精度，減少波形誤差。

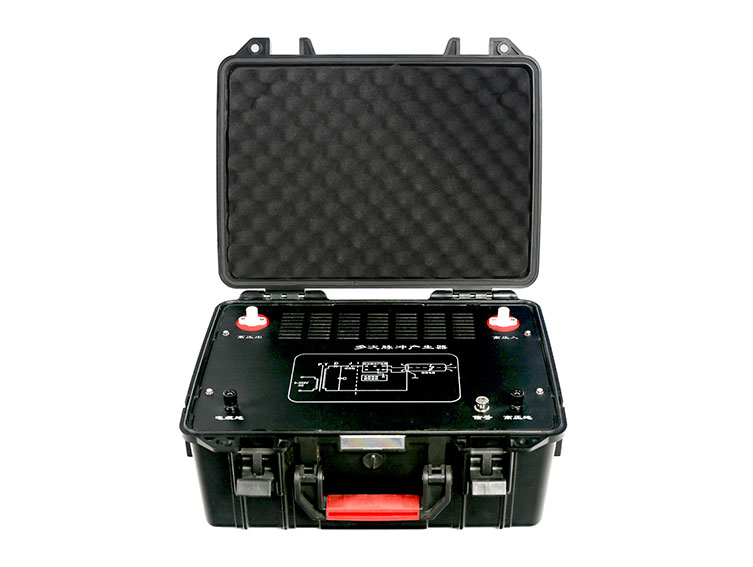

◆ 獨特的多次脈沖法產生器設計,現場無須倒線即可完成三種方法測試,且一次放電，可得十次低壓短路脈沖波形,大大降低了大振蕩的干擾，多次脈沖產生器體積小，重量僅為5KG，真正實現全套設備輕便化。
◆ 主機支持主機自帶WIFI接收功能，專用3G軟件可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術配備手機安卓版測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作（選配）
◆內置現場波形和現場實物接線圖，利于現場測試比對和日常學習，并能自動生成測試報告并打印。
◆ 關鍵的精確定點儀部分可直接數字顯示測試者離故障點距離，采用靜噪技術，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
技術參數
顯示方式：12.1英寸工業級液晶屏（win7操作平臺）
測試距離：不小于60km
操作方式：雙操作，觸摸筆兼觸控鼠標操作
測試方法：低壓脈沖法、沖閃電流法、多次脈沖法
存儲空間：固定8G
最短測試距離（盲區）：0-5米或無盲區
分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米
精確定點誤差：±0.2m
測試誤差：系統誤差小于±1%
儀器采樣頻率：100MHz、50MHz、25MHz、12.5MHz、6.25MHz
脈沖寬度：100ns、200ns、1μs、2μs、5μs（軟件自動匹配）
待機時間：可連續使用6小時左右
主機重量：7kg
外形尺寸：180mm×300mm×400mm
環境溫度：-20℃～﹢40℃，相對濕度：80%
電源與功耗： AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W

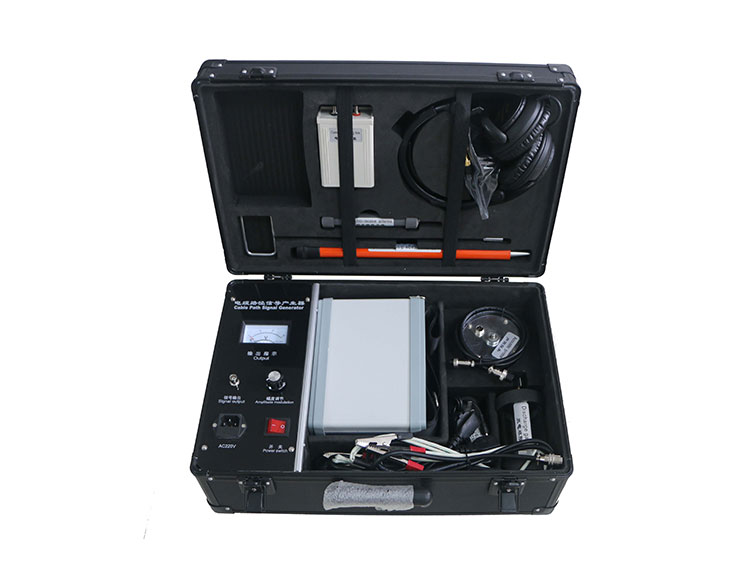

◆路徑儀技術指標：
信號頻率：15KHz正弦波
輸出功率：Pomax≥100W
輸出阻抗：Zo=Zc(電纜特性阻率)
震蕩方式：斷續
環境溫度：－10℃～＋40℃
相對濕度：RH≤85%（25℃）
主機重量：9.8kg
外形尺寸：180mm×300mm×400mm
◆聲磁數顯同步定點儀技術指標：
數顯距離：最大500米，最小0.1米
粗測誤差：小于10%，定點誤差為零
電磁通道接收機靈敏度：<5μV
電磁通道增益：>110dB (30萬倍)
聲音通道音頻放大器增益：<120dB (信噪比4:1時100萬倍)
50Hz工頻抑制度：>40dB (100倍)
◆一體化高頻高壓電源技術指標：
1、純一體化設計，數字化顯示，內置式電容、接線簡單、易操作；
2、具有電壓調節、自動穩壓和自動保護功能；
3、輸出高壓具有單次脈沖和連續脈沖功能，分別配合故障測試儀和定點儀查找故障點；
4、輸出高壓具有直流輸出，可以外接球隙進行工作，應用多元化；
5、軟件控制真空沖擊打火放電，自適應放電及脈沖周期；
6、具有應急停止鍵、自動放電功能，急?；蛲C(jī)自動降壓放電，安全可靠；
7、連續工作時間不少于6小時，滿足電纜故障測試的最長工作時間；
8、工程機箱設計，結構緊湊，體積小，重量輕，便于單人攜帶。
輸出方式：脈沖輸出、直流輸出
輸出電壓：負壓，0～-35kv連續可調
工作電流：≤40mA
工作模式：單次脈沖、連續脈沖、直流輸出
內置電容：2uF/35kv（4uF/35kv）
放電能量：≤1225J（2450J）
脈沖周期：3s～8s 自適應
自動放電：停機自動放電
工作電源：工頻220V±10%
工作溫度：-10℃～40℃
工作濕度：≤80%
海拔高度：≤1000米
外形尺寸：478(L)*370(W)*448(H) mm
重 量：≤28kg
